Hoi,

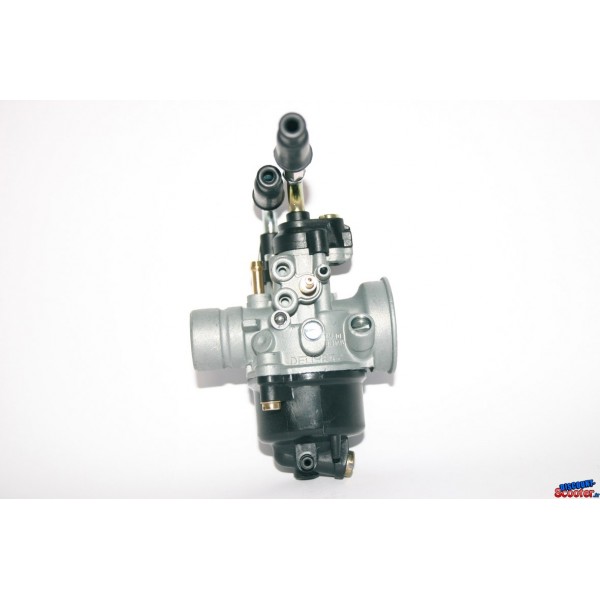

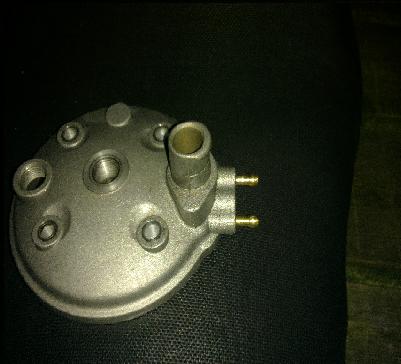

waar moet ik deze 2 pinnen op m'n cilinderkop op aansluiten en zouden jullie me wat wijzer kunnen maken over m'n dellorto 12 mm PHBN. Ik heb aangegeven op de foto wat ik niet weet met verschillende kleurtjes, en ik heb de gewone foto ernaast zodat jullie het ook zonder kleur kunnen zien.
Alvast bedankt.

Cilinderkop kan je gewoon afdichten.

Zwarte bakje onder je carburateur kan je een stukje benzine slang doen en ook afdichten. Dat is voor als je je carburateur eraf gaat halen kan je hem via daar leeg laten lopen.

Aansluiting met het rode streepje komt je olie slangetje op vanaf je oliepomp.

Aansluiting met het streepje wat lichtgroen is komt je benzineleiding.

Die andere gaatjes zijn gewichtsbesparing

Zwarte bakje is je vlotterbak, daar moet een slangetje op en die moet NIET DICHT! Het slangetje van ongeveer moet ongeveer 10 cm lang zijn en omhoog lopen.

Mocht je vlotter blijven hangen loopt de benzine uit het slangetje en niet in je krukasholte.

Oke bedankt, ik weet dat dat lichtgroene streepje niet de benzine ingang is, want die zit aan de andere kant dus wat is dat groene streepje dan? En waar het zwarte streepje naartoe gaat daar zit bij mij een slangetje op van 10 cm, wat is dit dan?

Rood: Overloop 1
Paars: Carburateur verwarming (overbodig)
Groen: Vacuum aansluiting (moet je GOED afdichten als je geen vacuum hebt, anders zuigt hij daar valse lucht)
Geel: (?)
Zwart: Overloop 2
Blauw: Overloop 3

Bedankt jongens, het is gelukt rijdt als een zonnetje

Ter aanvulling:

Blauw, waarom mag die niet dicht dan? Hij zit namelijk niet op elke carburateur, want je hebt ook vlotterbakken die op die 12mm passen zonder dat overloopje er aan.

Als je hem dicht maakt en hij loopt over dan zal alle benzine IN het blok lopen ipv weglopen via de voorziene opening.
